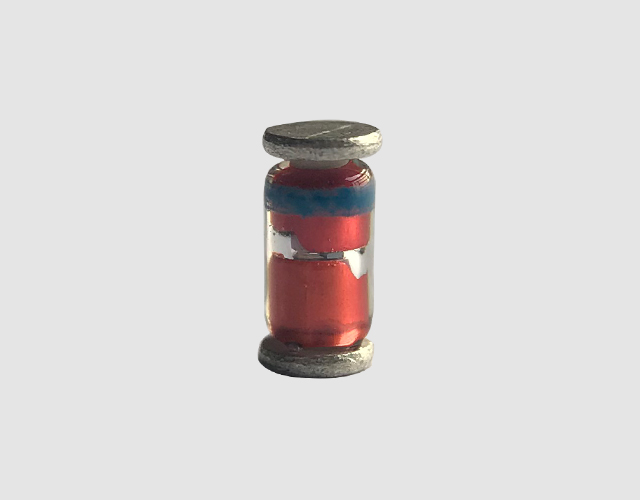

穩壓二極管的結構與普通二極管相同，并且還有一個PN結。由于不同的制造工藝，當PN結處于反向擊穿狀態時，PN結不會被損壞(普通二極管的PN結會被損壞)，當使用穩壓二極管來穩定電壓時，利用這種擊穿特性。通常，當二極管的反向電壓超過其反向耐受電壓值時，二極管的反向電壓會被擊穿和損壞，但是穩壓二極管的反向電流在達到其耐受電壓值時會急劇增加。只要反向電流值不超過允許的最大電流，它就能正常工作。其反向伏安特性曲線較陡，線性度好。
當電壓達到調節值Uz時，曲線非常陡峭，表明當流過穩壓二極管的電流大小改變時，穩壓二極管兩端的電壓基本上保持不變，即在一定的電壓范圍內，齊納二極管兩端的電壓基本上保持與流過穩壓二極管的電流變化相同。這是穩壓二極管的工作原理，它使用反向工作特性。由于其穩壓功能，它被廣泛應用于許多電路均，如穩壓電源、電子點火器、DC電平轉換、限幅電路、過壓保護電路、補償電路等。
穩壓二極管在溫度補償電路中使用穩壓二極管的溫度系數。在使用互補穩壓二極管需要更高電壓穩定性的電路中，尤其是溫度對電壓的影響，在這個溫度互補穩壓二極管中實際上有兩個共同的穩壓二極管。然而，它們的溫度特性是相反的。當溫度上升或下降時，一個二極管的管壓降下降，另一個二極管的管壓降上升，因此兩個二極管的總管壓降保持不變，起到溫度補償的作用。
雖然穩壓二極管具有一定的穩壓功能，但這種穩壓能力不適用于高精度要求的場合。在大多數實際應用電路中，穩壓二極管更多是為了獲得具有低精度要求的電壓值。與傳統二極管不同，當反向偏置時，二極管將阻止任何電流通過其自身，即陰極變得比陽極更正。一旦反向電壓達到預定值，穩壓二極管將開始反向導通。這是因為當施加在穩壓二極管上的反向電壓超過器件的額定電壓時，在半導體損耗層中會發生稱為雪崩擊穿的過程，并且電流開始流過二極管以限制電壓的增加。
如果流經穩壓二極管的電流急劇增加，達到最大電路值(通常受串聯電阻限制)，一旦達到，反向飽和電流在很寬的反向電壓范圍內保持相當恒定。穩壓二極管上電壓穩定的電壓點稱為“齊納電壓”(Vz)。對于穩壓二極管，該電壓范圍可以從小于1伏到幾百伏。在二極管半導體結構的摻雜階段，可以非常精確地控制齊納電壓觸發電流流過二極管的點(誤差小于1%)，使得二極管具有特定的齊納擊穿電壓(Vz)，例如4.3V或7.5V.這個齊納擊穿電壓幾乎是電壓-電流曲線上的一條垂直直線。
上述所講解的就是
